তারের নিরোধক এক্সট্রুডার এবং তার এবং তারের এক্সট্রুডার মেশিন: সম্পূর্ণ গাইড

খালি তামা ভিতরে যায়। উত্তাপযুক্ত, সুরক্ষিত, রেডি-টু-শিপ তার বেরিয়ে আসে। যে মেশিনটি এই রূপান্তরকে সম্ভব করে তা হল তারের নিরোধক এক্সট্রুডার — এবং সঠিক একটি নির্বাচন করলে আপনার কারখানার প্রতিটি মিটার তারের আকার তৈরি হবে। এই নির্দেশিকা কভার করে যে এই মেশিনগুলি কীভাবে কাজ করে, তাদের মূল উপাদানগুলি কী করে, তারা কোন নিরোধক সামগ্রীগুলি পরিচালনা করে এবং অর্ডার দেওয়ার আগে কী যাচাই করতে হবে৷

একটি তারের নিরোধক এক্সট্রুডার কি এবং এটি কিভাবে কাজ করে?

একটি তারের নিরোধক এক্সট্রুডার হল এমন একটি মেশিন যা থার্মোপ্লাস্টিক বা থার্মোসেটিং যৌগগুলিকে গলিয়ে দেয় এবং একটি চলমান পরিবাহীর চারপাশে গলিত উপাদানগুলিকে জোর করে, এটি একটি অবিচ্ছিন্ন, অভিন্ন নিরোধক বা খাপের স্তরে আবরণ করে। ফলাফল একটি তারের যা তার শেষ প্রয়োগের বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত প্রয়োজনীয়তা পূরণ করে।

প্রক্রিয়াটি চারটি অনুক্রমিক পর্যায় অনুসরণ করে। প্রথমে, কাঁচা পলিমার পেলেট বা দানাগুলি ফিড হপারে লোড করা হয় এবং একটি ঘূর্ণায়মান স্ক্রু দ্বারা এক্সট্রুডার ব্যারেলে টানা হয়। দ্বিতীয়ত, ঘর্ষণ এবং বাহ্যিক ব্যারেল হিটার উপাদানটিকে তার গলিত তাপমাত্রায় বৃদ্ধি করে — সাধারণত যৌগের উপর নির্ভর করে 150 °C এবং 230 °C এর মধ্যে। তৃতীয়ত, গলিত পলিমারকে ট্র্যাভেলিং কন্ডাক্টরের একটি সুনির্দিষ্ট কোণে অবস্থানরত ক্রসহেড ডাই এর মাধ্যমে বাধ্য করা হয়, কোরের চারপাশে কেন্দ্রীভূতভাবে অন্তরণ স্তর প্রয়োগ করে। চতুর্থত, প্রলিপ্ত পরিবাহী a এর মধ্য দিয়ে যায় শীতল জলের পাত্র যেখানে এটি নিভিয়ে ফেলা হয় এবং একটি রিলে তোলার আগে অন্তরণটি তার চূড়ান্ত মাত্রায় দৃঢ় হয়।

প্রতিটি পর্যায়ে সমালোচনামূলক কর্মক্ষমতা মেট্রিক্স হল গলিত চাপ, ডাই তাপমাত্রার অভিন্নতা, লাইনের গতি এবং শীতল করার হার। এই পরামিতিগুলির মধ্যে যেকোন অস্থিরতা - একটি ওঠানামাকারী স্ক্রু গতি, ব্যারেলের একটি ঠাণ্ডা স্থান, বা একটি আন্ডারসাইজড ওয়াটার ট্রফ - দেওয়ালের বেধের তারতম্য, পৃষ্ঠের রুক্ষতা বা সমাপ্ত তারের মধ্যে উদ্বেগ হিসাবে দেখায়। এই কারণেই আধুনিক তার এবং তারের এক্সট্রুশন লাইন সমাধান একটি একক PLC ইন্টারফেস থেকে সমস্ত চারটি প্রক্রিয়া ভেরিয়েবলের বন্ধ-লুপ পর্যবেক্ষণকে একীভূত করুন।

একটি তার এবং তারের এক্সট্রুডার মেশিনের মূল উপাদান

প্রতিটি সাবসিস্টেম কী করে তা বোঝা মেশিনের তুলনা করা এবং সরবরাহকারীর অফারে দুর্বল পয়েন্টগুলি সনাক্ত করা আরও সহজ করে তোলে।

স্ক্রু এবং ব্যারেল। স্ক্রু জ্যামিতি — এর কম্প্রেশন অনুপাত, পিচ এবং ফ্লাইট গভীরতা — নির্ধারণ করে যে উপাদানটি কতটা দক্ষতার সাথে গলে যায়, কতটা সমজাতীয় হয়ে যায় এবং মেশিনটি সর্বোচ্চ আউটপুট হার বজায় রাখতে পারে। PVC-এর জন্য স্ক্রুগুলি XLPE-এর জন্য অপ্টিমাইজ করাগুলির তুলনায় কম কম্প্রেশন অনুপাত চালায়; একাধিক যৌগ চালিত কারখানার জন্য একটি সাধারণ-উদ্দেশ্য স্ক্রু খুব কমই সেরা পছন্দ।

ক্রসহেড মারা. ডাই কন্ডাকার ফাঁক নিয়ন্ত্রণ করে যার মাধ্যমে কন্ডাকটরে গলিত পলিমার প্রয়োগ করা হয়। ডাই লিপসের নির্ভুল মেশিনিং এবং লাইন বন্ধ না করে দেয়ালের বেধে সূক্ষ্ম সমন্বয় করার ক্ষমতা এই দুটি বৈশিষ্ট্য যা একটি পণ্য ঢালাই থেকে একটি উৎপাদন-গ্রেড ডাইকে আলাদা করে। চাপ-টাইপ বন্ড নিরোধক কন্ডাকটর শক্তভাবে মারা যায়; টিউব-টাইপ ডাইস একটি পাতলা বায়ু ফাঁক রেখে যায়, যা কিছু ডেটা কেবল নির্মাণের জন্য পছন্দ করা হয়।

ঠাণ্ডা জলের পাত্র। শীতল দৈর্ঘ্য এবং জল তাপমাত্রা সরাসরি সর্বোচ্চ লাইন গতি সেট. একটি ট্রফ যা খুব ছোট বা খুব উষ্ণভাবে চলে তা অপারেটরকে নিরোধকের বিকৃতি এড়াতে ক্যাপস্ট্যানকে ধীর করতে বাধ্য করে — থ্রুপুট কাটা এবং প্রতি মিটার খরচ বাড়ায়।

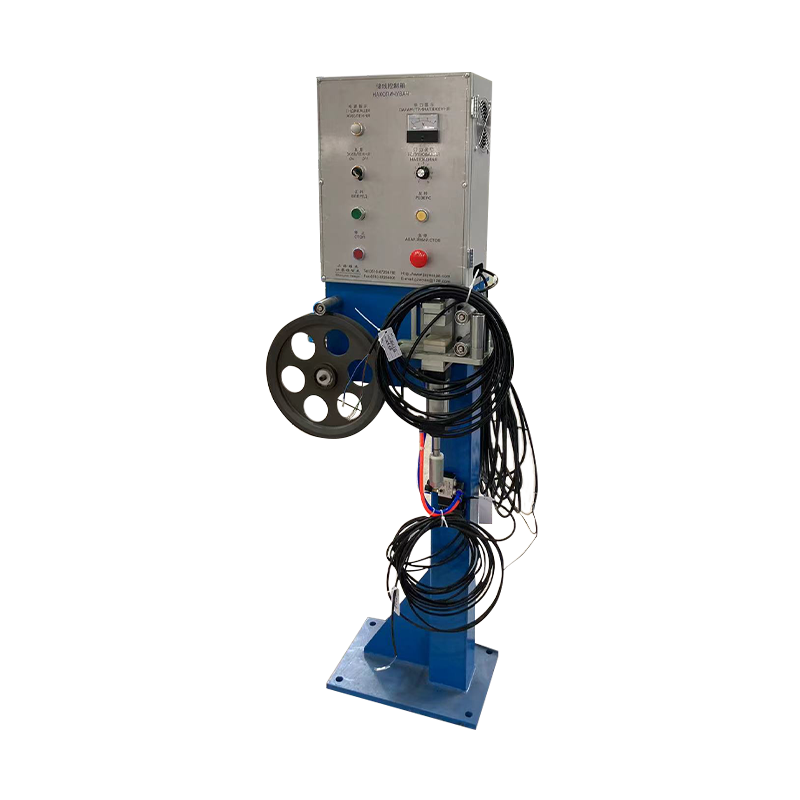

ক্যাপস্টান এবং টেনশন নিয়ন্ত্রণ। ক্যাপস্ট্যান একটি নিয়ন্ত্রিত গতিতে ডাই এবং ট্রফের মাধ্যমে তারের টান দেয়। সুনির্দিষ্ট, ঝাঁকুনি-মুক্ত উত্তেজনা নিয়ন্ত্রণ অপরিহার্য; ইনসুলেশন প্রাচীর বেধ পরিবর্তন হিসাবে যে কোনো ঢেউ সরাসরি ডাই ফাঁকে স্থানান্তরিত হয়।

পিএলসি নিয়ন্ত্রণ মন্ত্রিসভা। একটি সু-সমন্বিত নিয়ন্ত্রণ ব্যবস্থা অপারেটরকে টার্গেট প্যারামিটার সেট করতে দেয় — জোন তাপমাত্রা, স্ক্রু গতি, লাইনের গতি — এবং মেশিনকে স্বয়ংক্রিয়ভাবে সেগুলি বজায় রাখতে দেয়৷ অ্যালার্ম লগিং, রেসিপি স্টোরেজ, এবং রিমোট ডায়াগনস্টিকস এখন যে কোনো প্রোডাকশন-গ্রেড এক্সট্রুডারে আদর্শ প্রত্যাশা।

সামঞ্জস্যপূর্ণ নিরোধক উপকরণ: PVC, XLPE, PE, LSZH এবং এর বাইরে

এক্সট্রুডারের স্ক্রু ডিজাইন, ব্যারেল টেম্পারেচার প্রোফাইল এবং ডাই জ্যামিতি অবশ্যই ইনসুলেশন কম্পাউন্ডের সাথে প্রক্রিয়া করা হচ্ছে। এই উপকরণ আপনি প্রায়ই সম্মুখীন হবে.

পিভিসি (পলিভিনাইল ক্লোরাইড) শিল্প কর্মঘোড়া হয়. এটি স্ট্যান্ডার্ড একক-স্ক্রু এক্সট্রুডারগুলিতে পরিষ্কারভাবে প্রক্রিয়া করে, প্রশস্ত তাপমাত্রার জানালা সহ্য করে এবং বিল্ডিং তার, নমনীয় কর্ড এবং নিয়ন্ত্রণ তারের জন্য উপযুক্ত। এর সিলিং মোটামুটি 70 ডিগ্রি সেলসিয়াস ক্রমাগত অপারেটিং তাপমাত্রা, এবং এটি পোড়ালে হাইড্রোজেন ক্লোরাইড রিলিজ করে - একটি সীমাবদ্ধতা যা সীমিত-স্পেস অ্যাপ্লিকেশনগুলিতে বিকল্পগুলি গ্রহণকে চালিত করেছে।

XLPE (ক্রস-লিঙ্কড পলিথিন) ক্রমাগত 90 °C পর্যন্ত কাজ করে এবং 250 °C শর্ট-সার্কিট অবস্থা পরিচালনা করে, এটি মাঝারি- এবং উচ্চ-ভোল্টেজ পাওয়ার তারের জন্য প্রভাবশালী অন্তরণ করে তোলে। ক্রস-লিংকিং সাধারণত পারঅক্সাইড যৌগ যোগ করা হয় যৌগিক পর্যায়ে; ব্যারেলে অকাল ক্রস-লিঙ্কিং প্রতিরোধ করতে এক্সট্রুডারকে অবশ্যই সঠিক তাপমাত্রার প্রোফাইল বজায় রাখতে হবে।

PE (পলিথিন) — লো-ডেনসিটি (LDPE), হাই-ডেনসিটি (HDPE), এবং লিনিয়ার লো-ডেনসিটি (LLDPE) গ্রেড — হল ডেটা এবং টেলিকমিউনিকেশন ক্যাবলের জন্য পছন্দের ইনসুলেশন যেখানে একটি কম অস্তরক ধ্রুবক গুরুত্বপূর্ণ। PE-এর জন্য PVC-এর তুলনায় কঠোর গলিত তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন কারণ এর প্রক্রিয়াকরণ উইন্ডোটি সংকীর্ণ।

LSZH / HFFR (লো-স্মোক জিরো-হ্যালোজেন / হ্যালোজেন-মুক্ত শিখা প্রতিরোধক) যৌগগুলি টানেল, রেল, সামুদ্রিক এবং পাবলিক বিল্ডিং অ্যাপ্লিকেশনগুলিতে বাধ্যতামূলক যেখানে তারের আগুন থেকে বিষাক্ত ধোঁয়া জীবন-নিরাপত্তার ঝুঁকি তৈরি করে৷ এই যৌগগুলি ঘষিয়া তুলিয়া ফেলিতে সক্ষম, উচ্চতর গলিত সান্দ্রতা আছে এবং উপযুক্ত পরিধান সুরক্ষা এবং উচ্চ টর্ক ড্রাইভ সহ স্ক্রুগুলির চাহিদা রয়েছে।

অন্যান্য উপকরণ — নমনীয় স্বয়ংচালিত জোতাগুলির জন্য TPU, ভোক্তা পণ্যগুলির জন্য TPE, এবং উচ্চ-তাপমাত্রার মহাকাশের তারের জন্য ETFE বা FEP — প্রতিটি তাদের নিজস্ব প্রক্রিয়াকরণের প্রয়োজনীয়তা নিয়ে আসে। একটি মেশিন কেনার আগে সবচেয়ে নিরাপদ পদ্ধতি হল সরবরাহকারীর সাথে নিশ্চিত করা যে স্ক্রু এবং ব্যারেল সংমিশ্রণটি আপনার পণ্য পরিসরের প্রতিটি যৌগের জন্য যাচাই করা হয়েছে।

একক-স্তর বনাম মাল্টি-লেয়ার এক্সট্রুশন: আপনার কোন কনফিগারেশন প্রয়োজন?

এন্ট্রি-লেভেল তারের উত্পাদন সাধারণত একটি একক-এক্সট্রুডার লাইন দিয়ে শুরু হয়: একটি স্ক্রু, একটি ডাই, একটি নিরোধক স্তর। এই কনফিগারেশনটি প্রতিযোগিতামূলক খরচে বিল্ডিং ওয়্যার, নমনীয় কর্ড এবং একক-কোর কন্ট্রোল ক্যাবলের বিশাল সংখ্যা পরিচালনা করে। একটি 1.5 মিমি² কন্ডাক্টরে একক-স্তর পিভিসি নিরোধকের জন্য লাইনের গতি একটি সঠিক আকারের মেশিনে নিয়মিতভাবে 200-400 মি/মিনিটে পৌঁছায়।

মাল্টি-লেয়ার এক্সট্রুশন প্রয়োজনীয় হয়ে ওঠে যখন তারের নকশার ক্রস-সেকশন জুড়ে আলাদা ফাংশন প্রয়োজন। একটি মাঝারি-ভোল্টেজ তারের প্রধান XLPE নিরোধক স্তরের নীচে একটি আধা-পরিবাহী ঢাল, উদাহরণস্বরূপ, আন্ত-স্তর দূষণের ঝুঁকি ছাড়া আলাদা পাসে প্রয়োগ করা যাবে না; এটা একযোগে সহ extruded করা আবশ্যক. একইভাবে, স্বয়ংচালিত ওয়্যারিং-এ পোলারিটি কোডিংয়ের জন্য ডুয়াল-কালার ইনসুলেশনের জন্য একটি টেন্ডেম বা ডুয়াল-হেড বিন্যাস প্রয়োজন।

তিনটি ব্যবহারিক কনফিগারেশন হল টেন্ডেম (স্বতন্ত্র ডাইস সহ সিরিজে দুটি এক্সট্রুডার), ডুয়াল-হেড (দুটি এক্সট্রুডার আলাদা এন্ট্রি পয়েন্টে একটি ডাই খাওয়াচ্ছে), এবং ট্রিপল-হেড কো-এক্সট্রুশন (তিনটি এক্সট্রুডার, একটি ডাই, এইচভি কেবলে সেমি-কন / ইনসুলেশন / সেমি-কন স্তরগুলির জন্য ব্যবহৃত)। জটিলতার প্রতিটি ধাপ মূলধন খরচ যোগ করে, কঠোর প্রক্রিয়া সিঙ্ক্রোনাইজেশনের দাবি করে এবং লাইন সেট আপ এবং সমস্যা সমাধানের জন্য প্রয়োজনীয় দক্ষতার স্তর বাড়ায়।

একটি কনফিগারেশন নির্দিষ্ট করার আগে, এই প্রয়োজনীয়তার সাথে আপনার পণ্যের পোর্টফোলিও ম্যাপ করুন এবং আপনার সর্বোচ্চ আউটপুট চাহিদার জন্য মেশিনের আকার দিন, আপনার গড় নয়। উপলব্ধ পরিসীমা তারের এক্সট্রুশন মেশিন কনফিগারেশন — একক-স্ক্রু ইউনিট থেকে মাল্টি-লেয়ার কো-এক্সট্রুশন লাইনের মাধ্যমে — এই প্রয়োজনীয়তাগুলির সম্পূর্ণ বর্ণালী কভার করে।

কেনার আগে একটি তার এবং তারের এক্সট্রুডার মেশিন কীভাবে মূল্যায়ন করবেন

দাম খুব কমই পরিবর্তনশীল যা নির্ধারণ করে যে একটি মেশিন কেনা একটি ভাল সিদ্ধান্ত ছিল কিনা। আসল ড্রাইভারগুলি হল আপটাইম, আউটপুট মানের ধারাবাহিকতা এবং কিছু ভুল হলে সমর্থনের খরচ। এখানে একটি ব্যবহারিক চেকলিস্ট আছে।

আউটপুট হার এবং পরিবাহী পরিসীমা। সর্বোচ্চ লাইনের গতি এবং কন্ডাকটর সাইজ পরিসীমা নিশ্চিত করুন যার জন্য মেশিনটি রেট করা হয়েছে। বৈধতা ডেটার জন্য জিজ্ঞাসা করুন, নামমাত্র স্পেসিফিকেশন নয় — একটি মেশিন 300 মি/মিনিট রেটিং করা হয়েছে কিন্তু ফ্যাক্টরি গ্রহণে শুধুমাত্র 150 মি/মিনিটে পরীক্ষা করা হয়েছে একটি বাণিজ্যিক ঝুঁকি।

তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা। প্রতিটি ব্যারেল হিটিং জোনের সেটপয়েন্ট তাপমাত্রা ±2 °C বা উৎপাদন অবস্থার অধীনে আরও ভাল রাখা উচিত। বিস্তৃত প্রকরণ অসামঞ্জস্যপূর্ণ দ্রবীভূত সান্দ্রতা এবং, নিচের দিকে, অসামঞ্জস্যপূর্ণ প্রাচীর বেধ তৈরি করে।

স্ক্রু উপাদান এবং পরিধান সুরক্ষা. ঘষিয়া তুলিয়া ফেলিতে সক্ষম LSZH বা ভরা যৌগগুলির জন্য, স্ক্রু এবং ব্যারেল দ্বি-ধাতব লাইনার বা পৃষ্ঠের শক্তকরণের সাথে লাগানো আছে কিনা তা জিজ্ঞাসা করুন। একটি উত্পাদন মেশিনে একটি জীর্ণ ব্যারেল প্রতিস্থাপন ব্যয়বহুল এবং সময়সাপেক্ষ।

সার্টিফিকেশন। সিই চিহ্নিতকরণ নিশ্চিত করে যে মেশিনটি ইউরোপীয় যন্ত্রপাতি নির্দেশিকা প্রয়োজনীয়তা পূরণ করে। UL সম্মতি প্রয়োজন এমন বাজারগুলির জন্য, সরবরাহকারীর সরঞ্জামগুলি স্বীকৃত তৃতীয়-পক্ষের শংসাপত্র বহন করে তা যাচাই করুন৷ কর্তৃত্বকারী সংস্থাগুলি দ্বারা প্রত্যয়িত মেশিনগুলি কাস্টমস বা গ্রাহক নিরীক্ষার সময় সমস্যার ঝুঁকি হ্রাস করে।

বিক্রয়োত্তর সমর্থন মডেল। খুচরা যন্ত্রাংশ কোথায় মজুত আছে তা খুঁজে বের করুন, স্ক্রু বা হিটার ব্যান্ড প্রতিস্থাপনের জন্য সাধারণ লিড টাইম কী এবং সরবরাহকারী দূরবর্তী ডায়াগনস্টিক অফার করে কিনা। একটি মেশিন যেটি তিন সপ্তাহ ধরে নিষ্ক্রিয় বসে একটি অতিরিক্ত অংশের জন্য অপেক্ষা করে তার ক্রয়-মূল্যের সুবিধা বহুবার মুছে ফেলবে।

কারখানা গ্রহণযোগ্যতা পরীক্ষা (FAT)। আপনার নির্দিষ্ট উপাদান এবং কন্ডাকটর চালিত একটি সাক্ষী FAT উপর জোর দিন। পরীক্ষার লক্ষ্যমাত্রা গতিতে ক্রমাগত উত্পাদন প্রদর্শন করা উচিত, সহনশীলতার মধ্যে প্রাচীরের বেধ এবং সমস্ত অঞ্চলে স্থিতিশীল তাপমাত্রা প্রোফাইল। সম্মত পরামিতি থেকে কোনো বিচ্যুতি চালান আগে সংশোধন করা উচিত.

এক্সট্রুশন থেকে প্যালেটাইজিং পর্যন্ত: সম্পূর্ণ তারের উত্পাদন লাইন

বিচ্ছিন্নভাবে একটি এক্সট্রুডার মেঝেতে স্তূপ করে মিটার তারের তৈরি করে। এর চারপাশের আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জামগুলি নির্ধারণ করে যে সেই মিটারগুলি লাভজনক, শিপযোগ্য পণ্য হয়ে উঠবে কিনা৷

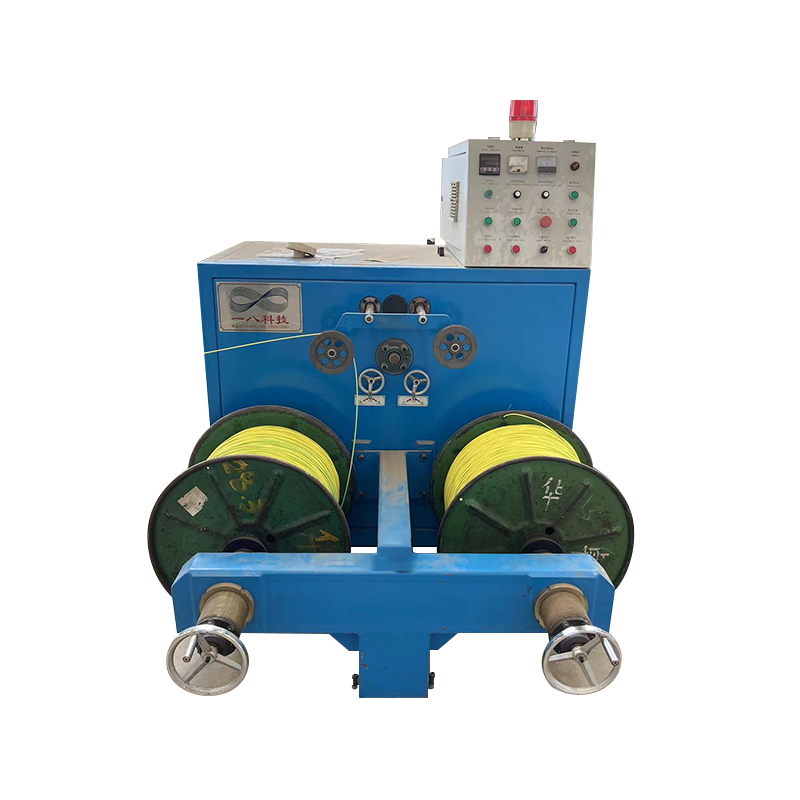

আপস্ট্রিম, ক মোটর চালিত পে-অফ এবং টেক-আপ সরঞ্জাম এক্সট্রুডার ক্রসহেডে ধ্রুবক, ঝাঁকুনি-মুক্ত উত্তেজনায় সরবরাহকারী রিল থেকে কন্ডাক্টরকে ফিড করে। পে-অফ টেনশনের যে কোনো পরিবর্তন ডাই-এর মধ্যে কন্ডাকটরের অবস্থানে একটি অনুরূপ বৈচিত্র তৈরি করে — এবং শেষ পর্যন্ত নিরোধক বিকেন্দ্রিকতায়।

ডাউনস্ট্রিমে, ইনসুলেটেড ক্যাবলকে অবশ্যই রিয়েল টাইমে ব্যাস এবং প্রাচীরের বেধের জন্য পরিমাপ করতে হবে, শনাক্তকরণ চিহ্ন দিয়ে মুদ্রিত করতে হবে, দৈর্ঘ্যে কাটা হবে এবং শিপিংয়ের জন্য কুণ্ডলী বা রিলিড করতে হবে। সম্পূর্ণ স্বয়ংক্রিয় কয়েলিং এবং প্যাকেজিং সিস্টেম ম্যানুয়াল হস্তক্ষেপ ছাড়াই এই চূড়ান্ত পর্যায়টি পরিচালনা করুন, শ্রমের খরচ হ্রাস করুন এবং ক্ষতিগ্রস্থ বা ভুল লেবেলযুক্ত কয়েল গ্রাহকের কাছে পৌঁছানোর ঝুঁকি।

লাইনের শেষে, একটি বুদ্ধিমান রোবট স্ট্যাকার ফিনিশড রিল বা কয়েলগুলিকে থ্রুপুট হারে প্যালেটাইজ করে যা ম্যানুয়াল হ্যান্ডলিং মেলে না, কাঁচা কন্ডাক্টর থেকে প্যালেট-প্রস্তুত পণ্য পর্যন্ত অটোমেশন চেইন সম্পূর্ণ করে।

এক্সট্রুশনকে একটি স্বতন্ত্র মেশিনের পরিবর্তে সম্পূর্ণ লাইনের অংশ হিসাবে বিবেচনা করার অর্থনৈতিক ক্ষেত্রে সহজবোধ্য: একটি ধীরগতির ম্যানুয়াল কয়েলিং স্টেশন দ্বারা থ্রোটল করা একটি উচ্চ-গতির এক্সট্রুডার, অথবা একটি অসঙ্গত পে-অফ দ্বারা খাওয়ানো একটি নির্ভুল ডাই হেড, এর রেট আউটপুট বা গুণমান সরবরাহ করতে পারে না। প্রতিটি স্টেশনের সামর্থ্যকে লাইনের সর্বোচ্চ থ্রুপুটের সাথে মেলানো হচ্ছে কিভাবে পরিকল্পিত উৎপাদন ক্ষমতা আসলে পাঠানো পণ্যে অনুবাদ করে।

Yessjet সম্পূর্ণ সিকোয়েন্স ডিজাইন করে এবং সরবরাহ করে — এক্সট্রুশন লাইন, পে-অফ, টেক-আপ, স্বয়ংক্রিয় কয়েলিং, প্যাকেজিং এবং প্যালেটাইজিং — একটি সমন্বিত সমাধান হিসেবে। আমাদের অন্বেষণ টার্নকি তারের প্ল্যান্ট পরিকল্পনা সেবা আপনার পণ্য পরিসীমা এবং আউটপুট লক্ষ্যের চারপাশে একটি সম্পূর্ণ লাইন কীভাবে তৈরি করা হয়েছে তা দেখতে।
