কিভাবে স্ক্রু ডিজাইন একটি তারের আউটপুট গুণমানকে প্রভাবিত করে এবং তারের এক্সট্রুশন লাইন

এক্সট্রুডার স্ক্রু হল কোন হৃদয় তার এবং তারের এক্সট্রুশন লাইন , তবুও এর জ্যামিতিকে প্রায়শই একটি টিউনযোগ্য পরিবর্তনশীলের পরিবর্তে একটি স্থির পরামিতি হিসাবে বিবেচনা করা হয়। অনুশীলনে, স্ক্রু ডিজাইন — এল/ডি রেশিও, কম্প্রেশন রেশিও, ফ্লাইট পিচ এবং ব্যারিয়ার জোন কনফিগারেশন সহ — সরাসরি গলিত একজাতীয়তা, আউটপুট রেট এবং ইনসুলেশন প্রাচীর বেধের সামঞ্জস্য নির্ধারণ করে। PVC যৌগগুলির জন্য ডিজাইন করা একটি স্ক্রু, উদাহরণস্বরূপ, এক্সএলপিই বা TPE চালানোর সময় লক্ষণীয়ভাবে ভিন্ন গলিত তাপমাত্রা এবং শিয়ার রেট তৈরি করবে, এমনকি অভিন্ন RPM সেটিংসেও। এই সম্পর্কগুলি বোঝার ফলে উৎপাদন প্রকৌশলী মেশিনের সাথে যা আসে তা ডিফল্ট করার পরিবর্তে স্ক্রু নির্বাচন সম্পর্কে সচেতন সিদ্ধান্ত নিতে দেয়।

L/D অনুপাত (দৈর্ঘ্য-থেকে-ব্যাস) হল সবচেয়ে বেশি উদ্ধৃত স্ক্রু প্যারামিটার। উচ্চতর এল/ডি অনুপাত - সাধারণত 25:1 থেকে 30:1 কেবলের নিরোধক অ্যাপ্লিকেশনগুলির জন্য - পলিমার গলানোর জন্য আরও বেশি থাকার সময় প্রদান করে, মিশ্রণ এবং তাপীয় অভিন্নতা উন্নত করে। যাইহোক, লম্বা স্ক্রু শিয়ার হিট ইনপুট বাড়ায়, যা LSZH (লো স্মোক জিরো হ্যালোজেন) উপকরণের মতো তাপ-সংবেদনশীল যৌগগুলির জন্য সমস্যাযুক্ত হতে পারে। এই ক্ষেত্রে, মিটারিং জোনের কাছে একটি ডেডিকেটেড মিক্সিং সেকশন সহ একটি বাধা স্ক্রু ডিজাইন একটি ভাল সমাধান দেয়: এটি ব্যারেলের আগে কঠিন এবং গলিত পর্যায়গুলিকে আলাদা করে, অত্যধিক শিয়ার ছাড়াই গলিত পেলেট দূষণ হ্রাস করে।

Shanghai Yessjet Precise Machinery Co., Ltd. প্রতিটি গ্রাহকের কেবল এক্সট্রুশন লাইনের জন্য নির্দিষ্ট যৌগিক পরিবার এবং লক্ষ্য আউটপুট পরিসরের উপর ভিত্তি করে স্ক্রু জ্যামিতি কনফিগার করে। একটি সর্বজনীন স্ক্রু সরবরাহ করার পরিবর্তে, প্রকৌশল দল কম্প্রেশন অনুপাত এবং ফ্লাইট জ্যামিতি নির্দিষ্ট করার আগে পলিমার সান্দ্রতা বক্ররেখা, তাপমাত্রা উইন্ডো প্রক্রিয়াকরণ এবং লাইন গতির প্রয়োজনীয়তাগুলি মূল্যায়ন করে। এই পদ্ধতিটি প্রাচীরের বেধের বৈচিত্র্যের একটি সাধারণ উৎসকে দূর করে যা অপারেটররা প্রায়শই ডাই সেন্টারিং বা টেনশন নিয়ন্ত্রণের সমস্যাগুলির জন্য ভুল করে।

ব্যারেল অঞ্চল জুড়ে তাপমাত্রার প্রোফাইলিং: কেন আরও জোন মানে আরও নিয়ন্ত্রণ

আধুনিক কেবল এক্সট্রুশন লাইন কনফিগারেশনগুলি সাধারণত এক্সট্রুডার ব্যারেলকে পাঁচ থেকে আটটি স্বাধীনভাবে নিয়ন্ত্রিত হিটিং জোনে বিভক্ত করে, এছাড়াও আলাদা ডাই এবং ক্রসহেড জোন। এই বিভাজনের উদ্দেশ্য শুধুমাত্র পলিমারকে লক্ষ্য গলিত তাপমাত্রায় উত্তপ্ত করা নয় - এটি সমগ্র প্লাস্টিকেশন পথ বরাবর তাপীয় গ্রেডিয়েন্টকে পরিচালনা করা যাতে গলিতটি লক্ষ্য প্রাচীরের বেধ এবং লাইনের গতির জন্য সঠিক সান্দ্রতাতে একটি সামঞ্জস্যপূর্ণ, বুদ্বুদ-মুক্ত অবস্থায় ডাইতে পৌঁছায়।

একটি সাধারণ ভুল ধারণা হল যে সমস্ত ব্যারেল জোন একই তাপমাত্রায় চালানো উচিত, শুধুমাত্র ডাইয়ের দিকে সামান্য বৃদ্ধি সহ। অনুশীলনে, সর্বোত্তম প্রোফাইলটি অত্যন্ত উপাদান-নির্ভর। এইচডিপিই-এর মতো আধা-স্ফটিক পলিমারের জন্য, একটি ক্রমবর্ধমান প্রোফাইল — শীতল ফিড জোন, ক্রমান্বয়ে গরম মিটারিং জোন — ধীরে ধীরে গলে যাওয়াকে উৎসাহিত করে এবং অকাল গলে যাওয়ার ঝুঁকি কমায় যা ফিডকে ব্লক করে। অনমনীয় PVC-এর মতো নিরাকার পদার্থের জন্য, মিটারিং জোনে সামান্য ডুব দিয়ে একটি চাটুকার প্রোফাইল অতিরিক্ত শিয়ার তাপ সঞ্চয় থেকে ক্ষয় রোধ করে। এই প্রোফাইলটি ভুল করা মাইক্রো-জেল অন্তর্ভুক্তি বা পৃষ্ঠের ত্রুটিগুলি তৈরি করে যা শুধুমাত্র স্পার্ক পরীক্ষার সময় বা গ্রাহকের শেষ-ব্যবহারের পরীক্ষার সময় স্পষ্ট হয়।

উপাদান দ্বারা সাধারণ তাপমাত্রা প্রোফাইল কৌশল

এই প্রোফাইলগুলি শুরুর রেফারেন্স হিসাবে কাজ করে, নির্দিষ্ট রেসিপি নয়। রিয়েল-ওয়ার্ল্ড অপ্টিমাইজেশনের জন্য ডাই ইনলেটে গলিত চাপ পরিমাপক এবং একটি ইনফ্রারেড মেল্ট থার্মোমিটারের প্রয়োজন হয় যাতে ব্যারেল জোন সেটপয়েন্টগুলি থেকে স্বাধীন গলিত তাপমাত্রা যাচাই করা যায় - একটি পার্থক্য যা 200 মি/মিনিটের উপরে উচ্চ-গতির লাইন চালানোর সময় উল্লেখযোগ্যভাবে গুরুত্বপূর্ণ।

শুঁয়োপোকা হাল-অফ টেনশন কন্ট্রোল এবং কন্ডাক্টর প্রসারণের উপর এর প্রভাব

একটি ওয়্যার এবং কেবল এক্সট্রুশন লাইনে, শুঁয়োপোকা হাল-অফ ইউনিট কেবলমাত্র একটি সেট গতিতে সমাপ্ত তারকে টানানোর চেয়ে আরও বেশি কিছু করে — এটি এমন প্রাথমিক প্রক্রিয়া যার দ্বারা নিরোধক প্রাচীরের বেধ বাস্তব সময়ে নিয়ন্ত্রিত হয়। হাল-অফ স্পিড এবং এক্সট্রুডার আউটপুট রেটের মধ্যে সম্পর্ক ড্র-ডাউন অনুপাত নির্ধারণ করে, যার ফলে ডাই এক্সিট এবং দৃঢ়করণের বিন্দুর মধ্যে এক্সট্রুডেট কতটা প্রসারিত হয় তা নিয়ন্ত্রণ করে। এমনকি হাল-অফের মধ্যে 1-2% গতির তারতম্য IEC 60227 বা UL 83-এর মতো মান দ্বারা নির্দিষ্ট সহনশীলতা ব্যান্ডের বাইরে নামমাত্র প্রাচীরের বেধকে স্থানান্তর করতে পারে।

উত্তোলন-অফ টেনশনের একটি কম আলোচিত ফলাফল হল কন্ডাক্টরের উপর এর প্রভাব। যখন উত্তেজনা অত্যধিক হয় - সাধারণত শুঁয়োপোকা বেল্টের চাপ খুব বেশি সেট করার কারণে বা হাল-অফ স্পিড এবং পে-অফ লেট-অফ টেনশনের মধ্যে অমিলের কারণে হয় - কন্ডাক্টর স্থায়ী প্রসারিত হয়। আটকে থাকা কন্ডাক্টরগুলিতে, এই প্রসারণটি পৃথক তারের দৈর্ঘ্যকে সংকুচিত করে, প্রতি ইউনিট দৈর্ঘ্যে কন্ডাকটরের ডিসি প্রতিরোধের পরিবর্তন করে এবং প্রতি কিলোমিটার পরিমাপের প্রতিরোধের সম্মতি থেকে এটিকে সম্ভাব্যভাবে ঠেলে দেয়। প্রভাবটি বিশেষত 0.5 মিমি² এর নীচের সূক্ষ্ম তারের নির্মাণগুলিতে উচ্চারিত হয় যেখানে স্ট্র্যান্ড প্রসার্য শক্তি মার্জিনগুলি ছোট।

সঠিক শুঁয়োপোকা কনফিগারেশনের জন্য বেল্টের যোগাযোগের দৈর্ঘ্য এবং তারের বাইরের ব্যাস এবং জ্যাকেটের যৌগিক দৃঢ়তার চাপ প্রয়োজন। সিলিকন বা নমনীয় TPU-এর মতো নরম যৌগগুলির পৃষ্ঠের চিহ্নিতকরণ এড়াতে নিম্ন বেল্ট ক্ল্যাম্পিং বল এবং প্রশস্ত বেল্ট প্যাড প্রয়োজন। কন্ট্রোল সিস্টেমকে পে-অফ এবং টেক-আপ উভয়ের থেকে ড্যান্সার রোল পজিশন ফিডব্যাককে একীভূত করা উচিত যাতে স্টার্টআপ এবং শাটডাউনের সময় ত্বরণ এবং হ্রাসের পর্যায়গুলি সহ পুরো দৌড় জুড়ে একটি স্থিতিশীল টেনশন উইন্ডো বজায় রাখা হয়।

রেট্রোফিটিং লিগ্যাসি লাইন: কী আপগ্রেড করা যায় এবং কী করা যায় না

অনেক তারের নির্মাতারা 15-25 বছরের পুরানো ওয়্যার এবং কেবল এক্সট্রুশন লাইন সরঞ্জামগুলি পরিচালনা করে — যান্ত্রিকভাবে শব্দ কিন্তু পুরানো নিয়ন্ত্রণ আর্কিটেকচার, অ্যানালগ তাপমাত্রা নিয়ন্ত্রক এবং রিলে-ভিত্তিক সিকোয়েন্স লজিক দ্বারা সীমাবদ্ধ যা আধুনিক MES বা ডেটা সংগ্রহের সিস্টেমের সাথে একীকরণকে বাধা দেয়। একটি সম্পূর্ণ লাইন প্রতিস্থাপন সর্বদা সবচেয়ে অর্থনৈতিক পথ নয়। টার্গেটেড রেট্রোফিটগুলি মূলধন খরচের 30-50% এ একটি নতুন লাইনের ক্ষমতার 70-85% পুনরুদ্ধার করতে পারে, যদি এক্সট্রুডার ব্যারেল, স্ক্রু এবং গিয়ারবক্সের যান্ত্রিক অবস্থা ন্যূনতম পরিধানের থ্রেশহোল্ড পূরণ করে।

Retrofit অগ্রাধিকার মূল্যায়ন

• উচ্চ-মূল্যের আপগ্রেড: আধুনিক সিমেন্স S7 বা অ্যালেন-ব্র্যাডলি কন্ট্রোলজিক্স প্ল্যাটফর্মের সাথে পিএলসি প্রতিস্থাপন, রেসিপি ব্যবস্থাপনা সহ টাচস্ক্রিন এইচএমআই, লেজার গেজ ব্যবহার করে বন্ধ-লুপ ব্যাস নিয়ন্ত্রণ, এবং টেনশন প্রতিক্রিয়া সহ সার্ভো-চালিত হউল-অফ
• মাঝারি-মানের আপগ্রেড: অ্যানালগ ব্যারেল জোন কন্ট্রোলারগুলিকে ডিজিটাল পিআইডি ইউনিটগুলির সাথে প্রতিস্থাপন করা যা স্বয়ংক্রিয়-টিউনিং বৈশিষ্ট্যযুক্ত, ড্রাইভ ইনভার্টারগুলিকে বর্তমান প্রজন্মের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভে শক্তি পুনরুদ্ধার ব্রেকিংয়ের সাথে আপগ্রেড করা
• ত্রুটিযুক্ত না হলে নিম্ন-মান: যান্ত্রিকভাবে সাউন্ড গিয়ারবক্স প্রতিস্থাপন, লাইনার-টু-স্ক্রু ক্লিয়ারেন্সে 40%-এর কম পরিধান সহ এক্সট্রুডার ব্যারেল, বা ক্ষয়-মুক্ত শীতল ট্রফ কাঠামো
• রেট্রোফিট-সামঞ্জস্যপূর্ণ নয়: ফ্রেম বিকৃতি সহ এক্সট্রুডার ফ্রেমগুলি প্রান্তিককরণ সহনশীলতা অতিক্রম করে, কেন্দ্রীভূত বোল্টগুলিতে স্ট্রাইপড থ্রেড ফর্ম সহ ক্রসহেডস, বা অভ্যন্তরীণ পরিধান সহ ফিড হপার যা যৌগিক মিশ্রণগুলির পৃথকীকরণ তৈরি করে

Shanghai Yessjet Precise Machinery Co., Ltd. বার্ধক্যজনিত কেবল এক্সট্রুশন লাইন সরঞ্জাম পরিচালনাকারী গ্রাহকদের জন্য একটি কাঠামোগত রেট্রোফিট মূল্যায়ন প্রক্রিয়া তৈরি করেছে। মূল্যায়ন বোরস্কোপের মাধ্যমে স্ক্রু এবং ব্যারেল পরিধানের পরিমাপ, গিয়ারবক্স ব্যাকল্যাশ টেস্টিং, ব্যারেল হিটারের কার্যকারিতার তাপীয় ইমেজিং, এবং কোন উপলব্ধ খুচরা যন্ত্রাংশ ছাড়া অপ্রচলিত উপাদানগুলি সনাক্ত করতে একটি নিয়ন্ত্রণ সিস্টেম অডিট কভার করে। এই ডায়াগনস্টিক পদক্ষেপ গ্রাহকদের যান্ত্রিক প্ল্যাটফর্মগুলিতে নিয়ন্ত্রণ আপগ্রেডগুলিতে বিনিয়োগ করতে বাধা দেয় যেগুলি নির্বিশেষে তিন থেকে পাঁচ বছরের মধ্যে সম্পূর্ণ প্রতিস্থাপনের প্রয়োজন হবে।

ক্লোজড-লুপ ব্যাস নিয়ন্ত্রণ: এটি কীভাবে কাজ করে এবং এর সীমা কোথায়

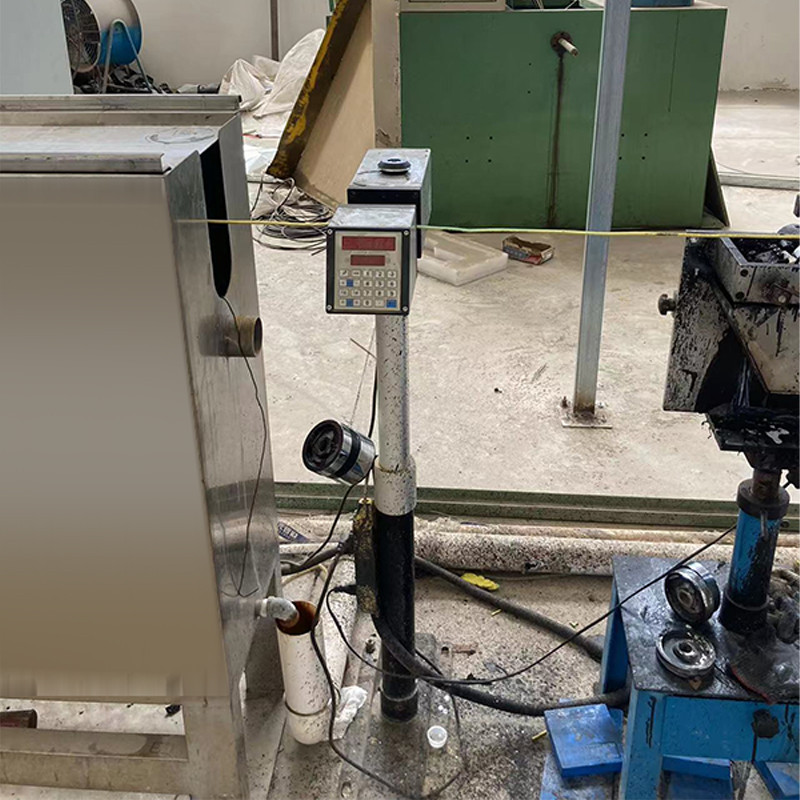

কুলিং ট্রফের পরপরই অবস্থান করা লেজারের ব্যাস গেজগুলি এখন বেশিরভাগ নতুন কেবল এক্সট্রুশন লাইন ইনস্টলেশনে স্ট্যান্ডার্ড। গেজটি ক্রমাগত বাইরের ব্যাস পরিমাপ করে — সাধারণত 500 থেকে 2,000 Hz এর স্ক্যান হারে — এবং রিয়েল টাইমে লক্ষ্য ব্যাস থেকে বিচ্যুতি সংশোধন করতে পরিমাপটিকে লাইন স্পিড কন্ট্রোলার বা এক্সট্রুডার স্ক্রু স্পিড ড্রাইভে ফিড করে। ভাল-টিউন করা সিস্টেমে, এই ক্লোজড-লুপ আর্কিটেকচারটি 100-150 মি/মিনিট গতিতে চলমান লাইনে ±0.02 মিমি ব্যাস সহনশীলতা বজায় রাখতে পারে, যা স্থির-রাষ্ট্র উত্পাদনের সময় অপারেটরের হস্তক্ষেপের প্রয়োজন ছাড়াই বেশিরভাগ IEC এবং UL তারের মানগুলির প্রয়োজনীয়তা পূরণ করে।

যাইহোক, ক্লোজড-লুপ ব্যাস নিয়ন্ত্রণের গুরুত্বপূর্ণ সীমাবদ্ধতা রয়েছে যা সবসময় সরঞ্জাম সরবরাহকারীদের দ্বারা স্পষ্টভাবে যোগাযোগ করা হয় না। গেজটি বাইরের জ্যাকেটের ব্যাস পরিমাপ করে — এটি সরাসরি প্রাচীরের বেধের উন্মাদনা সনাক্ত করতে পারে না, যার জন্য হয় একটি অতিস্বনক প্রাচীর পুরুত্ব পরিমাপক বা একটি ক্যাপাসিট্যান্স-ভিত্তিক এককেন্দ্রিকতা মনিটর প্রয়োজন হয় যা জলের খাদে অবস্থান করে। ক্রসহেড বডির তাপীয় প্রসারণের কারণে দীর্ঘমেয়াদে ডাই সেন্টারিং ড্রিফট হলে 30-40% উদ্বেগ সহ চালানোর সময় একটি কেবল বাইরের ব্যাসের উপর পুরোপুরি পরিমাপ করতে পারে। প্রক্রিয়া নিয়ন্ত্রণের জন্য শুধুমাত্র ব্যাস গেজের উপর নির্ভর করা বাইরের ব্যাস পরীক্ষায় উত্তীর্ণ হবে এমন উপাদান তৈরি করার সময় যা পাতলা পয়েন্টে ন্যূনতম প্রাচীর বেধে ব্যর্থ হয়।

অতিরিক্তভাবে, ফিডব্যাক লুপ প্রতিক্রিয়া সময় ডাই এক্সিট এবং গেজ অবস্থানের মধ্যে দূরত্ব দ্বারা সীমাবদ্ধ। দীর্ঘ কুলিং ট্রফ সহ লাইনে — বড় কন্ডাক্টর তারের জন্য প্রয়োজনীয় যেখানে পলিমারের বর্ধিত শীতল দৈর্ঘ্য প্রয়োজন — এই পরিবহন বিলম্ব সাধারণত লাইন গতিতে 15 থেকে 40 সেকেন্ড হতে পারে। এই বিলম্বের সময়, একটি প্রক্রিয়ার ব্যাঘাত (উদাহরণস্বরূপ, একটি আংশিকভাবে অবরুদ্ধ স্ক্রিন প্যাক থেকে গলিত চাপের বৃদ্ধি) নিয়ন্ত্রণ ব্যবস্থার প্রতিক্রিয়া জানানোর আগে ইতিমধ্যেই 25 থেকে 60 মিটার পর্যন্ত সহনশীলতার বাইরে তারের তৈরি করেছে। এই ল্যাগটি বোঝা এবং নিয়ন্ত্রণ অ্যালগরিদমে উপযুক্ত ডেডব্যান্ড প্যারামিটার সেট করা ওভারকারেকশন দোলন রোধ করার জন্য অপরিহার্য, যা প্রায়শই মূল ঝামেলার চেয়ে পণ্যের সামঞ্জস্যের জন্য বেশি ক্ষতিকর।

স্বয়ংক্রিয় কয়েলিং এবং রোবোটিক প্যালেটাইজিং: এন্ড-অফ-লাইন অটোমেশনের জন্য ইন্টিগ্রেশন বিবেচনা

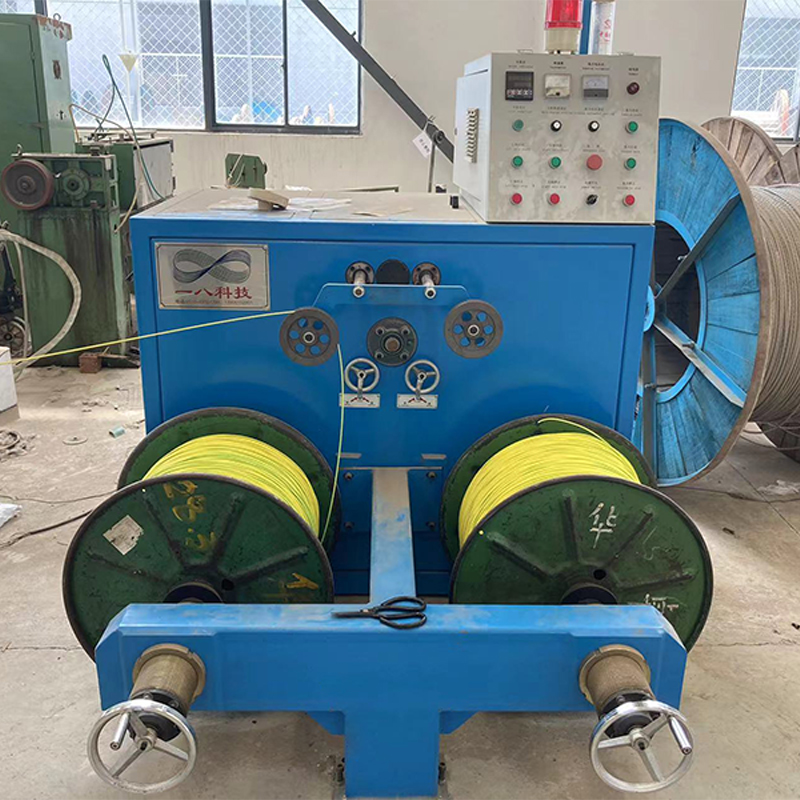

এন্ড-অফ-লাইন অটোমেশন — স্বয়ংক্রিয় কয়েলিং মেশিন, স্ট্র্যাপিং বা টেপিং স্টেশন এবং রোবোটিক প্যালেটাইজিং সিস্টেমগুলিকে অন্তর্ভুক্ত করে — প্রায়ই প্রাথমিক ওয়্যার এবং কেবল এক্সট্রুশন লাইন কমিশনিংয়ের সময় ভবিষ্যতের সংযোজন হিসাবে পরিকল্পনা করা হয়, তারপর মূলধনের সীমাবদ্ধতা বা ইন্টিগ্রেশন জটিলতার কারণে অনির্দিষ্টকালের জন্য পিছিয়ে দেওয়া হয়। ফলাফল হল যে ম্যানুয়াল কয়েলিং এবং প্যালেটাইজিং উৎপাদনের বাধা হয়ে দাঁড়ায়, লাইনের গতি সীমাবদ্ধ করে এক্সট্রুডারের আউটপুট ক্ষমতা দ্বারা নয় বরং অপারেটররা সমাপ্ত কয়েলগুলি পরিচালনা করতে পারে এমন শারীরিক হার দ্বারা। 300 মি/মিনিটের বেশি গতিতে ছোট-গেজ বিল্ডিং ওয়্যার উত্পাদন করে, ম্যানুয়াল কয়েলিং সহজভাবে কার্যকর নয় — কয়েল পরিবর্তন চক্র উত্পাদন আউটপুটের সাথে তাল মিলিয়ে চলতে পারে না।

একটি বিদ্যমান লাইনে স্বয়ংক্রিয় কয়লার একত্রিত করার জন্য এক্সট্রুডার নিয়ন্ত্রণ স্তরে সেট করা বেশ কয়েকটি পরামিতির প্রতি মনোযোগ দেওয়া প্রয়োজন: ঢালাই-অফ এনকোডার থেকে সঠিক মিটার গণনা, উড়ন্ত ছুরি বা ঘূর্ণমান কাটার জন্য একটি নির্ভরযোগ্য কাট সংকেত এবং একটি কয়েল স্থানান্তর ক্রম যা তারের স্ল্যাক এবং নতুন কোয়েলের মধ্যে জমা হতে দেয় না। যদি এক্সট্রুডার লাইন পিএলসি এই হ্যান্ডশেক সংকেতগুলিকে মাথায় রেখে ডিজাইন করা না হয়, তবে স্বয়ংক্রিয় কয়লারগুলিকে পুনরুদ্ধার করার জন্য কেবল কয়লার হার্ডওয়্যার ইনস্টল করার বাইরেও উল্লেখযোগ্য নিয়ন্ত্রণ ব্যবস্থার পুনর্ব্যবহার প্রয়োজন হতে পারে।

Shanghai Yessjet Precise Machinery Co., Ltd. প্রাথমিক বিল্ড থেকে পরিকল্পিত ক্ষমতা হিসাবে শেষ-অফ-লাইন অটোমেশন ইন্টিগ্রেশন সহ ওয়্যার এবং কেবল এক্সট্রুশন লাইন কন্ট্রোল আর্কিটেকচার ডিজাইন করে, এমনকি যখন গ্রাহক অবিলম্বে কয়েলিং এবং প্যালেটাইজিং সরঞ্জাম ক্রয় করছেন না। অতিরিক্ত I/O ক্ষমতা, কয়লার যোগাযোগের জন্য প্রি-ওয়্যার্ড টার্মিনাল ব্লক, এবং নথিভুক্ত সিগন্যাল ম্যাপগুলি স্ট্যান্ডার্ড কমিশনিং প্যাকেজে অন্তর্ভুক্ত করা হয়েছে — গ্রাহকদেরকে কন্ট্রোল সিস্টেম রিডিজাইন করার জন্য কারখানায় ফিরে না গিয়ে পরে রোবোটিক প্যালেটাইজিং বা স্বয়ংক্রিয় কয়েলিং যোগ করার অনুমতি দেয়। এই ফরোয়ার্ড-সামঞ্জস্যপূর্ণ পদ্ধতি উল্লেখযোগ্যভাবে প্রয়োজনীয় মোট বিনিয়োগ কমিয়ে দেয় যখন উৎপাদনের পরিমাণ শেষ পর্যন্ত সম্পূর্ণ অটোমেশনকে সমর্থন করে।
